德国BECKHOFF倍福KL3002,KL3001由上海勇控自动化提供技术参数

KL3001 和 KL3002 模拟量输入端子模块用于处理 -10 到 +10 V 范围内的信号。电压被数字化后的分辨率为 12 位，并在电隔离的状态下被传送到上一级自动化设备。总线端子模块的输入通道有差分输入，并具有一个公共的内部接地电位端。KL3001 是带差分输入的单通道型端子模块，具有精细分级和电气隔离的特点。而 KL3002 型端子模块则有 2 个通道。总线耦合器的数据交换通过 LED 指示。

KL3002内部结构图

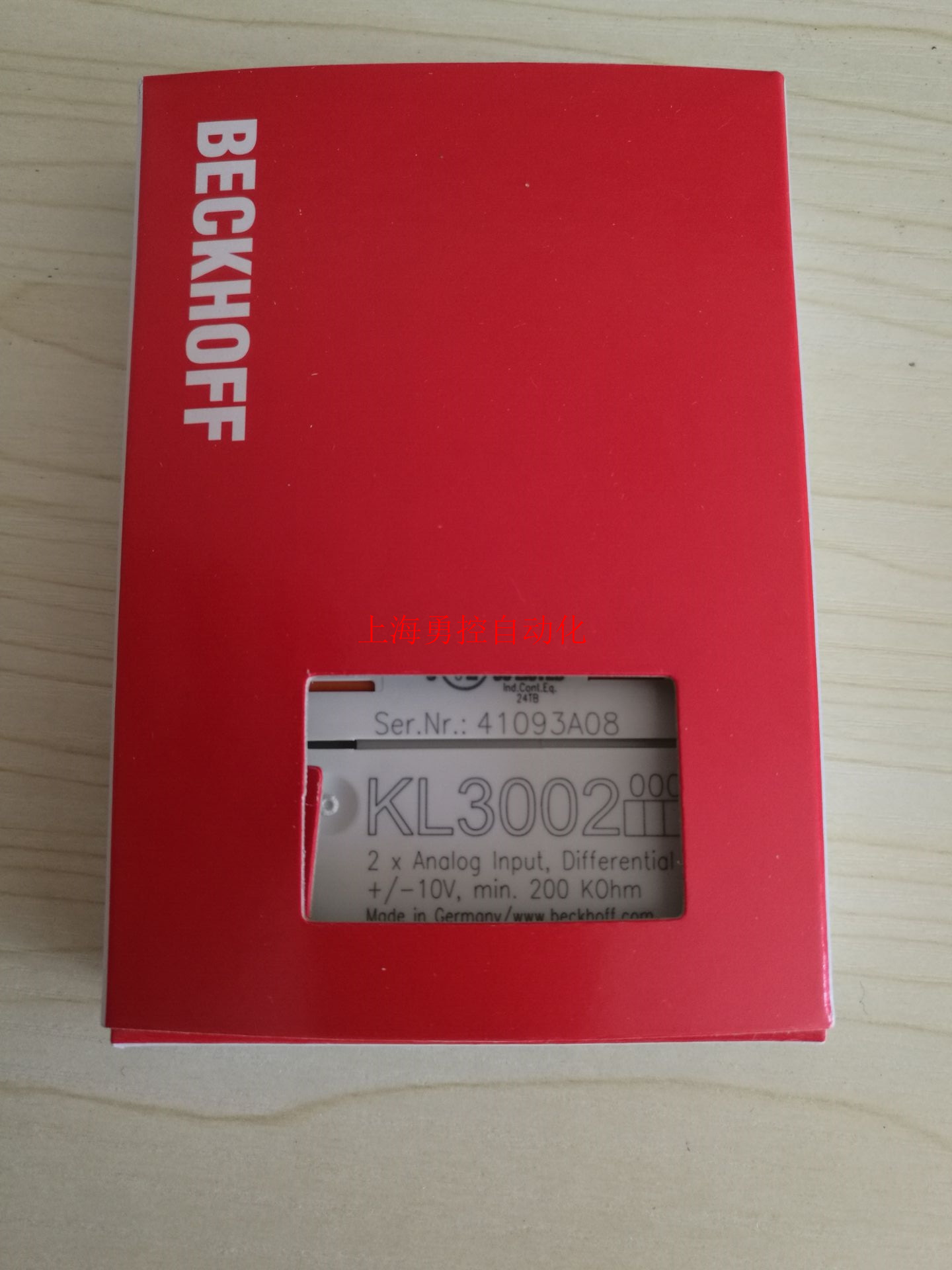

倍福KL3002实物图

技术参数	KL3001 | KS3001	KL3002 | KS3002
输入点数	1	2
电源	通过 K-bus 供电
信号电压	-10…+10 V
内部电阻	> 200 kΩ
共模电压 UCM	35 V
分辨率	12 位（对于 0…10 V 范围：分辨率为 11 位）
转换时间	~ 1 ms	~ 2 ms
测量误差	< ±0.3 % （满量程）
电气隔离	500 Vrms（K-bus/信号电压）
K-bus 电流消耗	typ. 65 mA
过程映像中的位宽	输入：1 x 16 位数据（1 x 8 位控制/状态可选）	输入：2 x 16 位数据（2 x 8 位控制/状态可选）
组态	无地址或组态设置
重量	约 70 g
工作/储藏温度	0…+55 °C/-25…+85 °C
相对湿度	95 %，无冷凝
抗振/抗冲击性能	符合 EN 60068-2-6/EN 60068-2-27/29 标准
抗电磁干扰/抗电磁辐射性能	符合 EN 61000-6-2 /EN 61000-6-4 标准
防护等级/安装位置	IP 20/可变
可插拔接线	适用于有 KSxxxx 总线端子模块

端子模块
KL3002-0010	西门子 S5 格式
KL3002-0011	快速 μP，扫描时间约 0.5 ms
KL3002-0050	西门子 S7 格式
