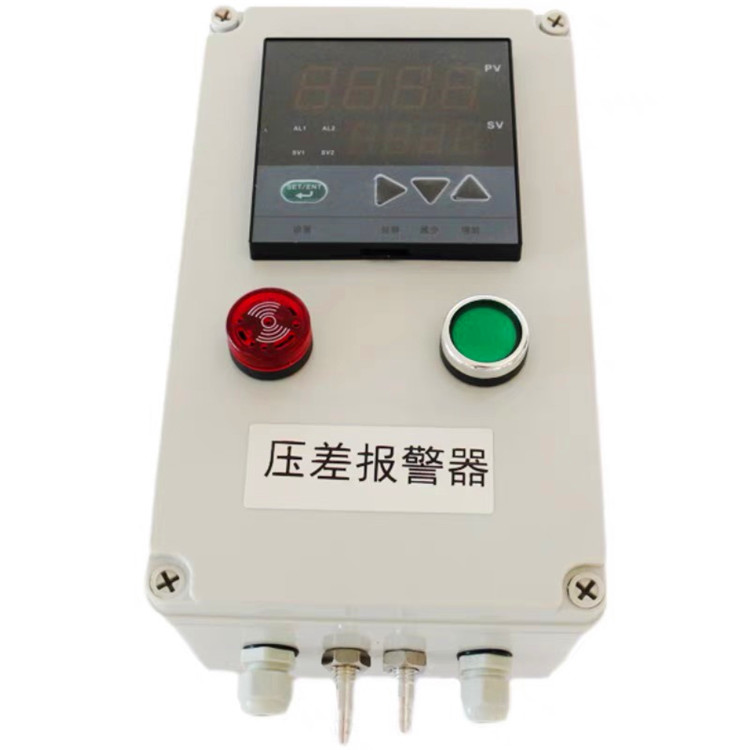

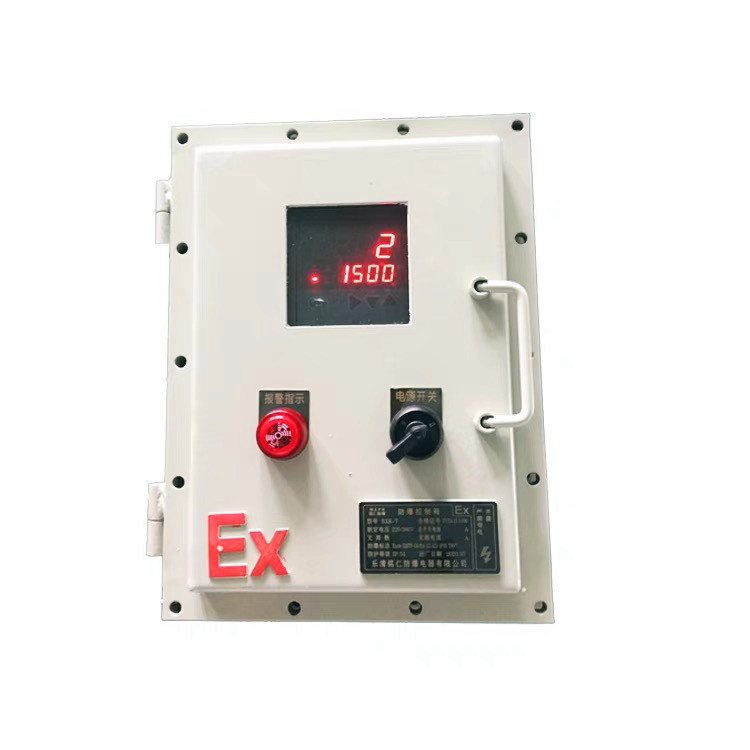

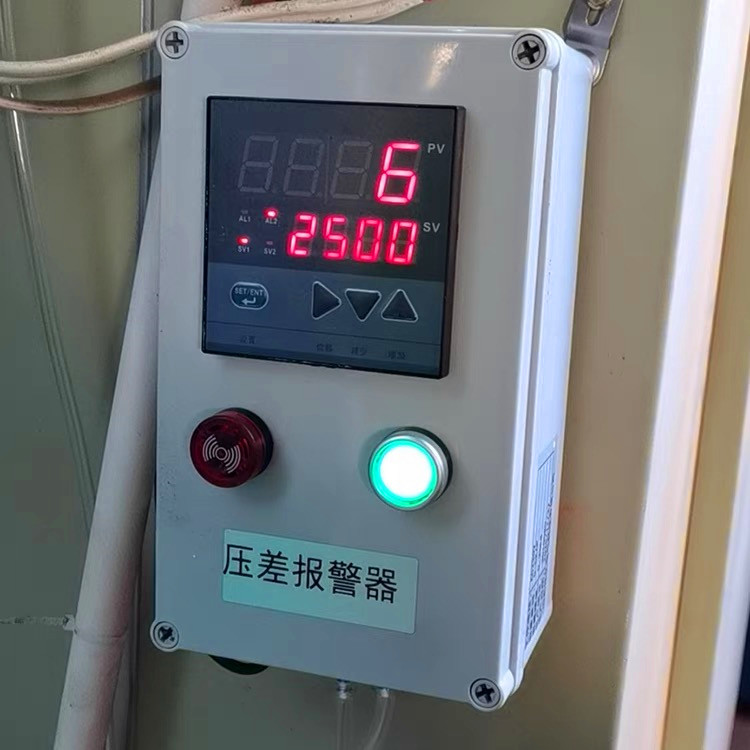

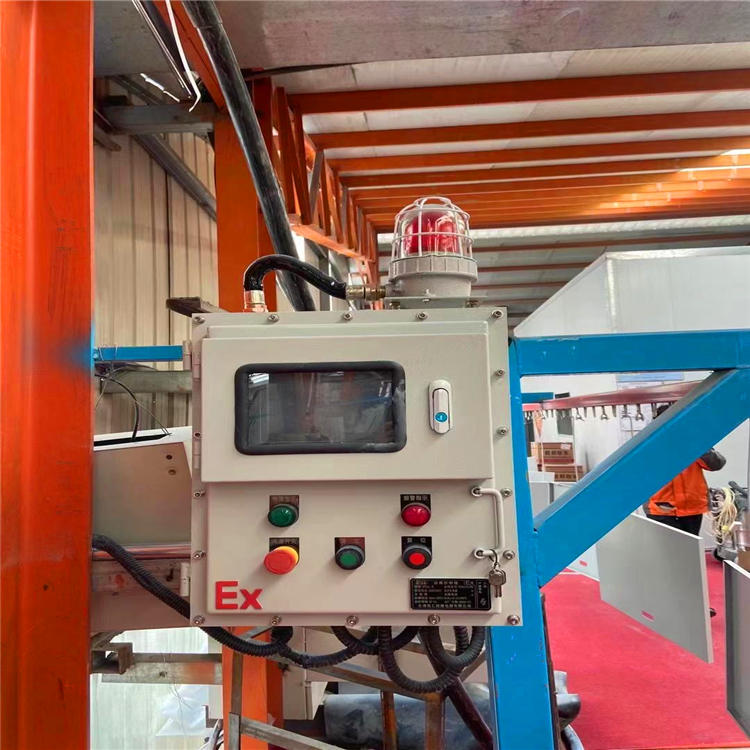

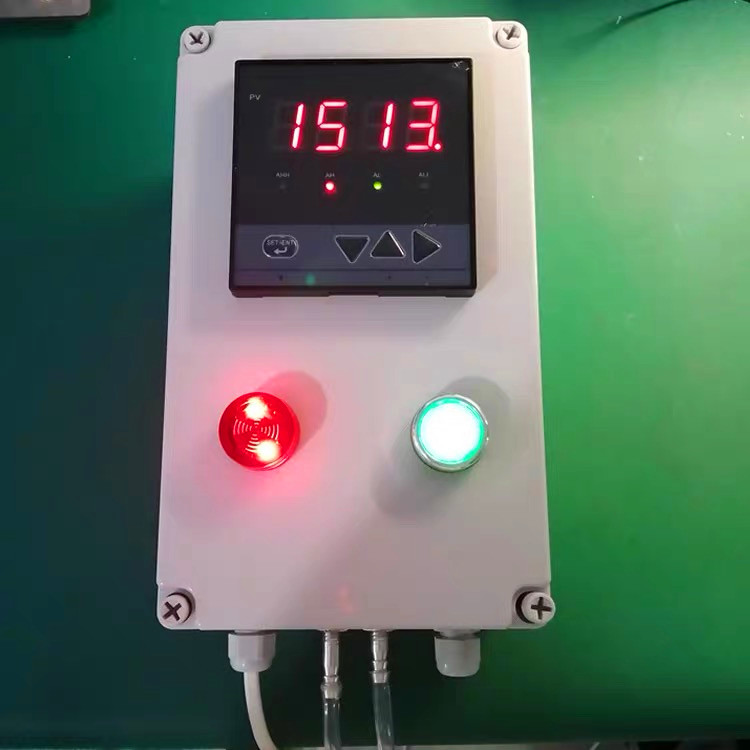

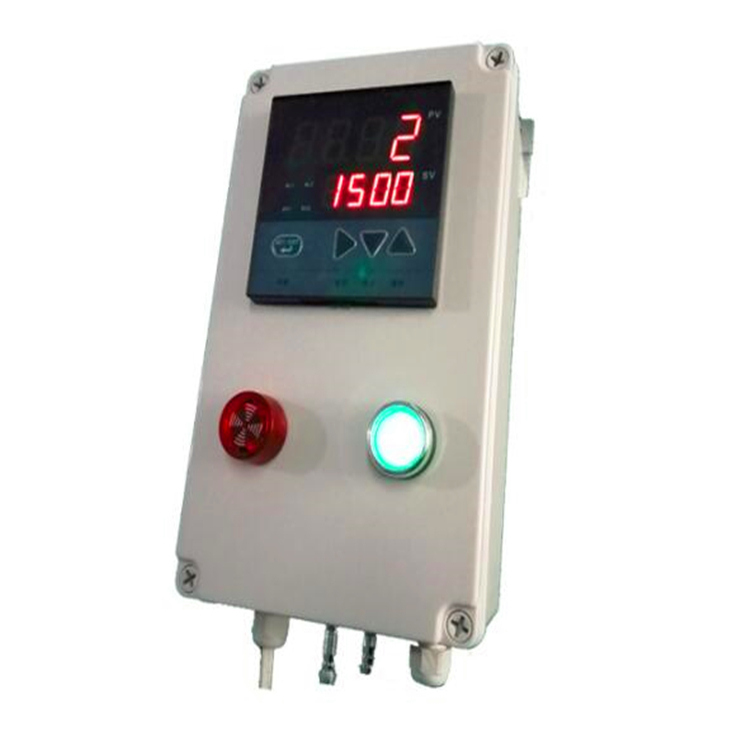

一、全自动压差报警装置报警器产品定义 压差报警器（又称风压报警器、压差监测仪、过滤器堵塞报警器）是工业现场用于实时监测两点气体压力差值的安全预警设备，当压差出设定上下限时，立即声光报警 + 信号输出，提醒运维人员处理，是除尘器、洁净室、防爆车间、通风系统必备安全监测仪表。 二、全自动压差报警装置报警器核心作用（以粉尘防爆行业为主） 除尘器滤袋 / 滤筒堵塞报警：监测进出风口压差，压差高 = 滤袋堵，及时清灰 / 换袋，防止风机过载、风量不足、粉尘爆炸风险升高。 防爆区压力监测：室内外压差、设备内外压差异常时报警，防止有毒 / 可燃气体泄漏、粉尘外溢、爆炸风险。 洁净室 / 正压区监控：医药、电子车间维持微正压，防止外界污染侵入。 通风 / 管道系统保护：监测管道压差，预警堵塞、泄漏、风机故障。 三、结构组成 取压接口：高压端（+）、低压端（-），接 PU 软管 / 铜管，连设备进出口或两点测点。 压差传感器（核心）：高精度硅压阻式 / 电容式芯体，测Pa 级微压差，精度 ±1%～±2% FS。 数显控制单元：双行 LED/LCD 屏，显示实时压差 + 设定值；按键可调上下限、单位（Pa/kPa）。 声光报警模块：红色警示灯 + 高分贝蜂鸣器（≥85dB），报警时灯闪 + 蜂鸣。 信号输出端子：无源干接点（常开 / 常闭）、4-20mA、RS485，接 PLC、DCS、声光报警灯、联锁停机。 外壳：普通型 ABS/PP；防爆型 304 不锈钢 / 铸铝，Exd II BT4，防尘防水 IP65。 四、工作原理 取压：高压端接设备进风口 / 正压侧，低压端接出风口 / 负压侧，传感器测ΔP=P 高−P 低。 传感：压力差使敏感元件形变，转为电信号（电压 / 电阻）。 处理：电路板放大、滤波、模数转换，计算实时压差并显示。 对比：与 ** 上限（高报）、下限（低报）** 阈值实时比对。 报警 + 输出：限时声光报警，同时输出开关量 / 模拟量，触发联锁停机、清灰启动、远程报警。 复位：故障排除后，手动复位或自动复位（压差回到正常范围）。 五、核心技术参数 测量范围：0～500Pa、0～1000Pa、0～5kPa、0～10kPa（常用）。 精度：±1%FS、±2%FS；重复性≤0.5%。 分辨率：1Pa（微压差）。 报警阈值：上下限连续可调（如除尘器常用高报 1500Pa、低报 200Pa）。 输出信号：无源干接点（AC220V/3A）、4-20mA、RS485（Modbus）。 工作电压：AC220V、DC24V（工业常用）。 工作温度：-20℃～60℃（普通）；-20℃～80℃（高温型）。 防爆等级：Exd II BT4（粉尘 / 气体防爆区）。 防护等级：IP65（防尘防水，户外可用）。 六、产品分类 1. 按显示方式 数显式（主流）：实时数字显示，直观*，可调参数。 指针式：简易便宜，无设定功能，仅现场读数。 2. 按防爆等级 普通型：非防爆区（车间、机房）。 防爆型：粉尘涉爆、化工、锂电、喷涂等易燃易爆环境，隔爆外壳，安全齐全。 3. 按安装方式 壁挂式：墙面 / 设备旁安装，*常用。 管道式：直接装通风管道上。 面板式：装控制柜 / 仪表盘内。
