ZSP127矿用视频监测装置

ZSP24J矿用机车视频监测装置

矿用机车视频监视装置主要是为了实现电机车行驶研制开发的装置，电机车主要用于有煤（岩）与瓦斯（沼气，甲烷）存在的矿井和压通风的主要风巷以及瓦斯矿井的主要回风道和采区进回风道，掘进的岩石巷道而无架线的井下巷道牵引矿车组、运输器材及人员。电机车正向行驶时，操作人员可以通过前挡风玻璃观察前方情况，而在顶挂车时，由于挂车装载货物的材料，影响操作人员视线，导致操作人员无法目测观察行驶方向的情况，造成脱轨、撞车等现象发生，矿用电机车视频监视装置采用图像显示技术，使操作人员能够清楚地了解行驶方向的路况，确保电机车作业。

矿用视频监测装置产品功能介绍：

1.装置具有图像采集，采用低照度高像素摄像仪进行视频采集；

2.装置具有视频显示，采用高清晰度的监视器，实时显示采集到的摄像视频图像。

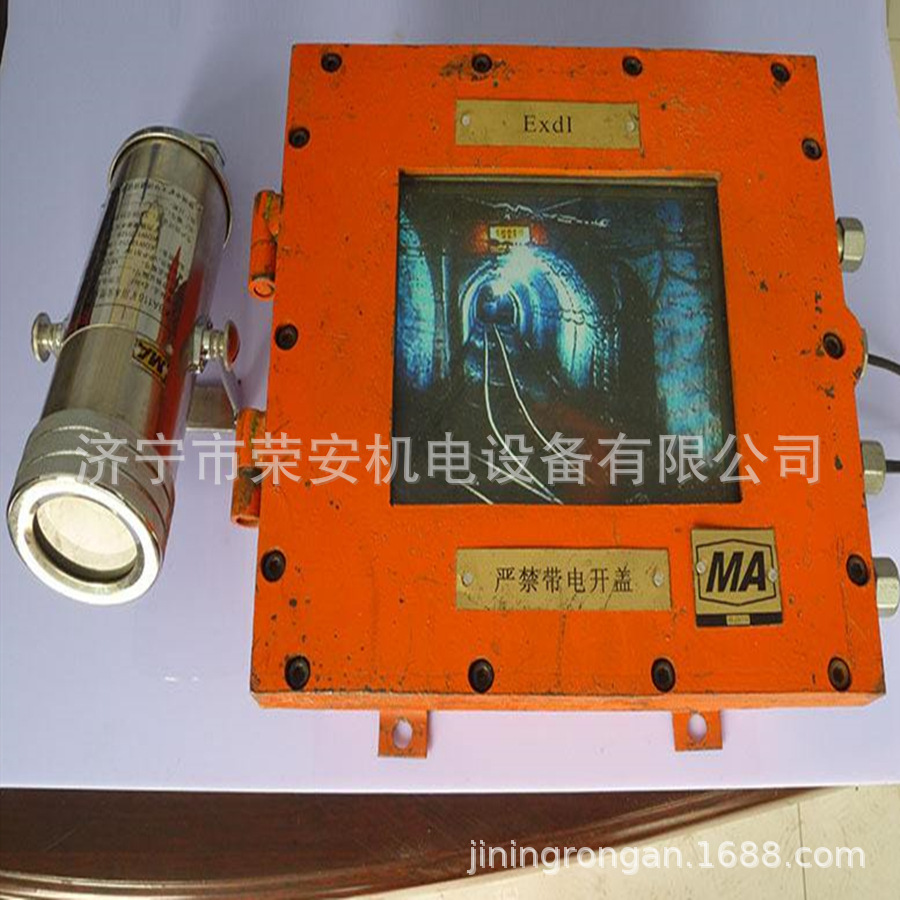

矿用机车视频监测装置装置组成

(1) KBA矿用隔爆摄像仪:

成像器件：SONY1/3”Ex-viewr HAD CCD 分 辨 率：700TVL

镜　　头：4/6/8/12/16/24mm高清定焦镜头可选

照度：彩色：0.1Lux，Color：0.1 Lux B&W0.001

视频输出：1.0Vp-p(75Ωvideo)

信噪比：大于等于50DdB

工作电压：DC12V

外形尺寸：Φ93mm*289mm

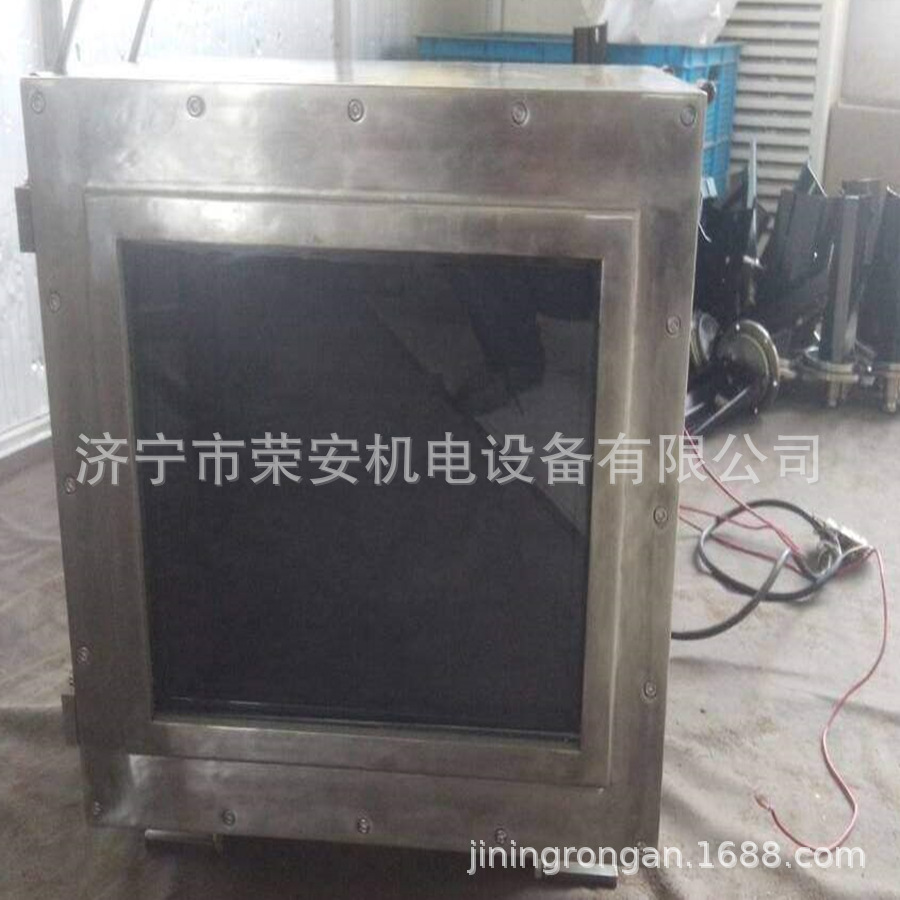

XB24矿用隔爆型显示器:

工作电压：DC24V

显示屏幕：10.4英寸

显示比例：4:3

亮　　度：300cd/m2

对比度：800:1

视频输入：1路75Ω标准视频信号

产品材质：Q235

外形尺寸：424mm×304mm×131mm
