井下采区水泵房无人值守监控系统

采区水泵房无人值守系统鑫荣安

井下采区水泵房无人值守监控系统基本组成部分：

一、矿用隔爆兼本安型监控分站

供电电源：AC127V/AC660V

传输方式：10/100Mbps网络电接口、网络光纤接口

输出光功率: -20～-5dBm

传输口：1路

大传输距离：10km

电参数（标准配置）：

a) 本安开关量输入：10路无源机械接点信号输入

b) 本安开关量输出：16路无源机械接点信号输出

c) 本安模拟量输入：8路模拟量信号输入

二、矿用声波流量计

输出信号：4-20mA，200-1000Hz，RS485三种；

安装方式：外贴式、插入式两种；

管径范围：DN50～DN500；

传感器电缆：15m。

三、矿用本安型操作台

额定工作电压：DC24V

额定工作电流：≤400mA

旋转开关组数：3组，每组两路常开接点、一路常闭接点

按钮开关路数：26路，常开接点

指示灯：21个

操作台具有指示灯指示功能

操作台与PLC控制器配接使用，具有按钮式开关量输出功能

四、压力传感器

额定工作电压：18V

额定工作电流：≤55mA

测量范围：0-10MPa

基本误差： ±2%

输出信号制: 4-20mA

信号传输距离：2km (MHYVP型矿用阻燃电缆：截面积：1.5mm2，电阻：≤12.8Ω/km，分布电感：≤1mH/km,分布电容：≤0.1µF/km）

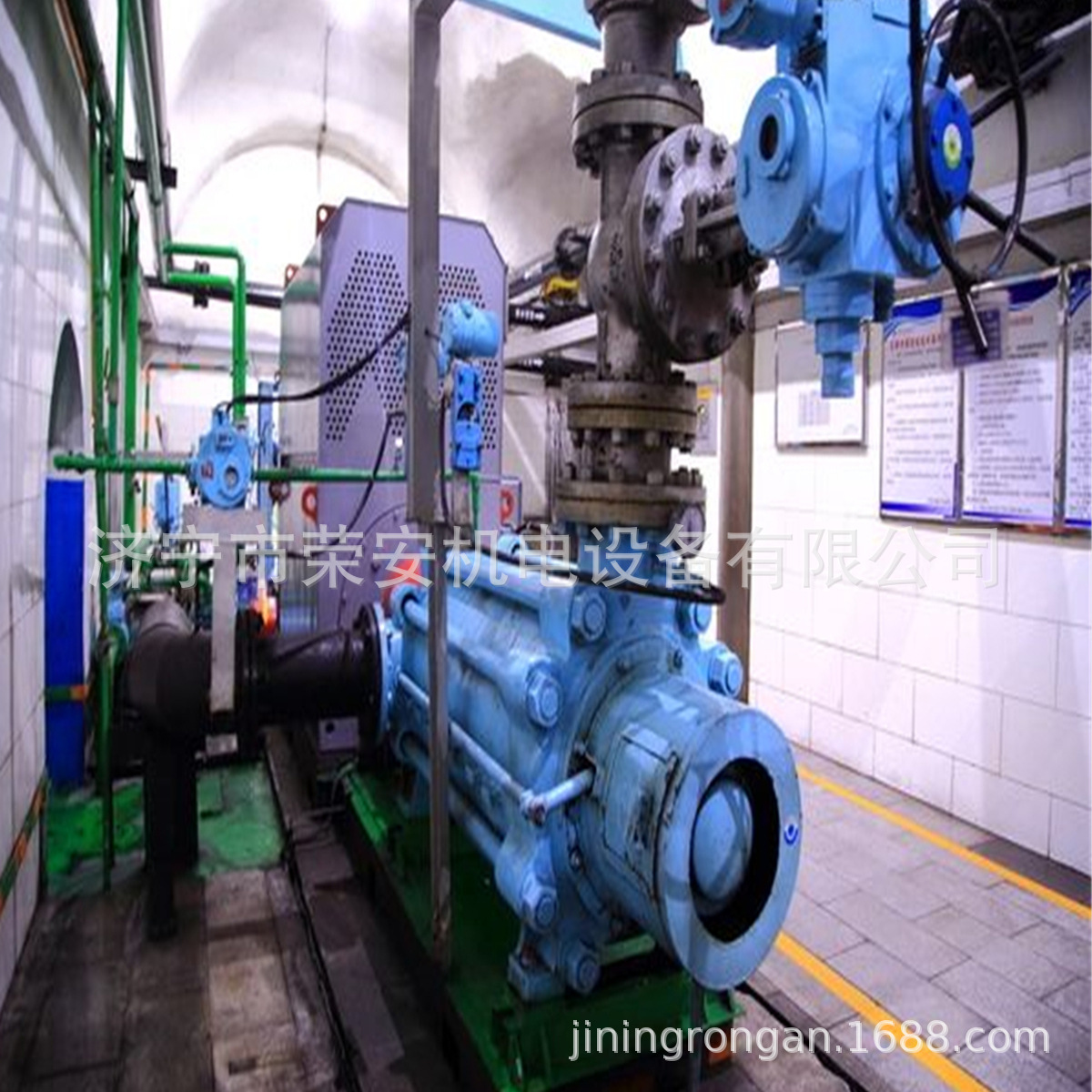

水泵房自动排水装置远程控制模块能远程控制井下水泵按照预先设定的工艺启动，能实现远程编程控制井下水泵启停，采用计算机图形界面显示设备运行状态。

其他要求控制箱内低压电气用品牌

配备一台集控箱（带显示屏）

PLC控制系统为开放式系统，为下一步矿井综合排水系统建设提供开放式应用接口和相应通信协议与点表

系统具备声光报警功能

PLC系统提供不少于20%接点冗余

系统具备抗电磁干扰功能

系统具有权限管理功能
