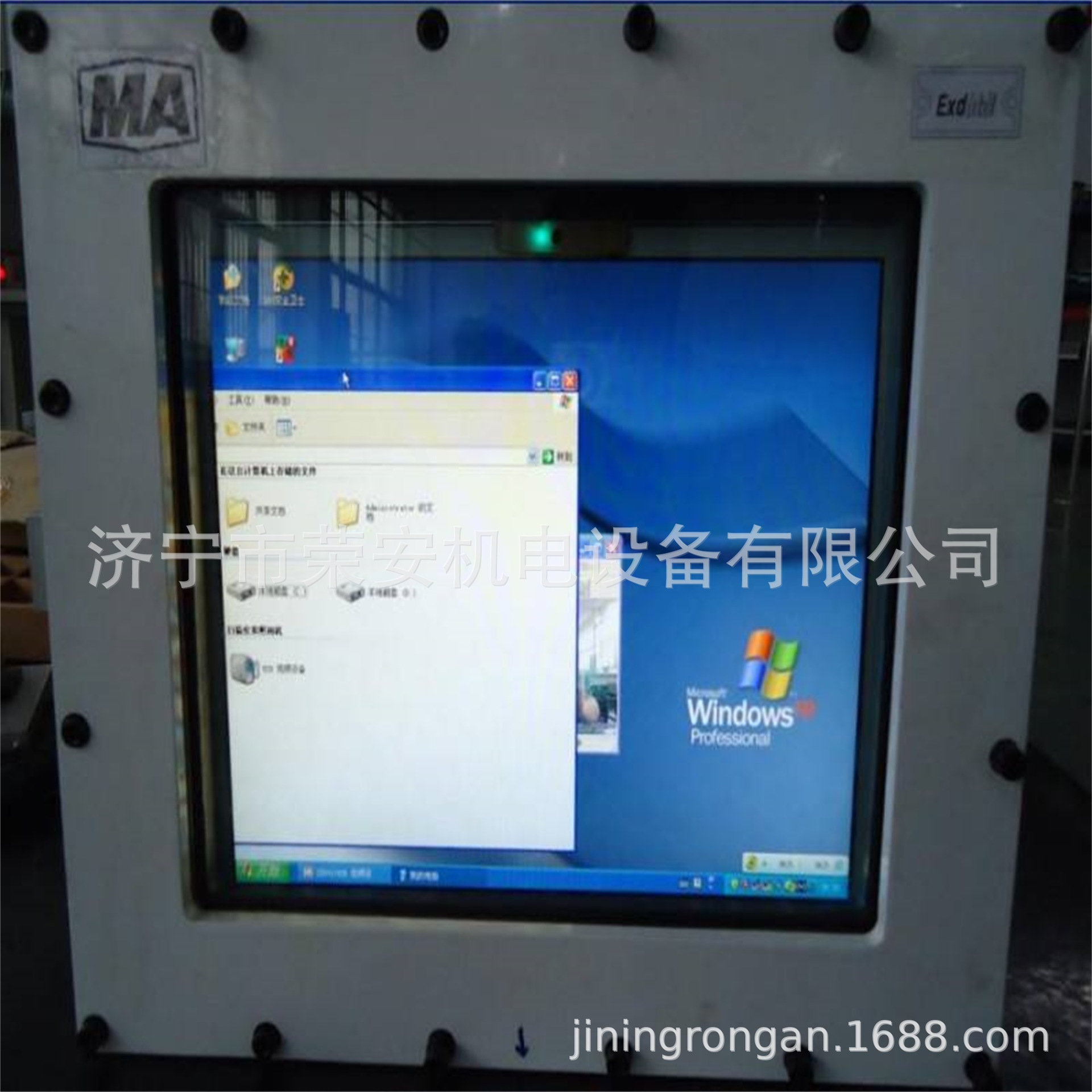

XH12矿用本安型显示器

XH12矿用显示器

XH12矿用液晶显示器

矿用显示器尺寸定制

一、 技术参数

   1、技术指标及基本功能

1) 主要技术指标

— 供电电压：DC24V；

— 额定电流：≤500mA。

2) 基本功能

实时显示隔爆兼本安型可编程控制箱采集的各类信号。

   2、使用环境条件

a) 环境温度：0℃ ～ +40℃；

b) 平均相对湿度：不大于95%（+25℃时）；

c) 大气压力：80kPa ～ 106kPa；

d) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。

二、 结构特征

显示器采用隔爆外壳结构，通过RS232/RS485、DP数据接口与外部设备连接。

三、 外形尺寸及重量（见表1）

表1   外形尺寸及重量

四、 安装使用及维护保养

1、安装使用：按接线图接入DC24V直流电源，用数据线将显示器与配接设备可靠连接。

2、维护保养：不得在显示器观察窗放置物品，影响观察，时刻保持观察窗干净清洁。
