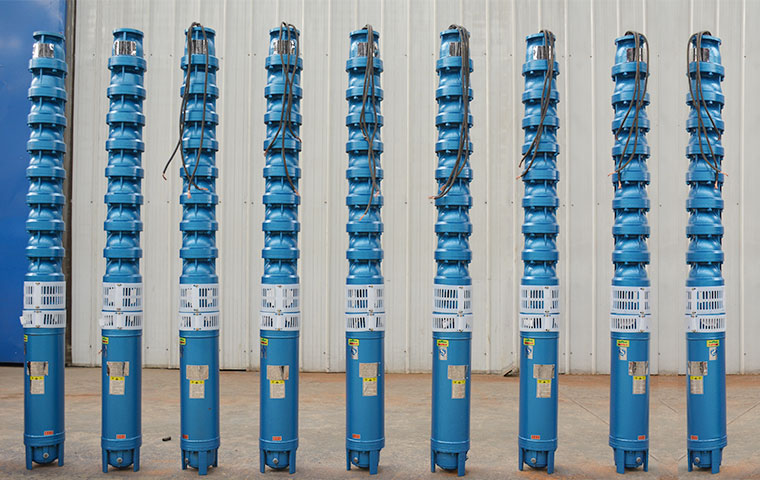

三利·QJ型深井潜水电泵概述：

QJ型深井潜水电泵由QJ型潜水泵和潜水电机组成一体潜入水下进行工作，QJ型潜水电泵对水质。选用不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度*复合高分子材料叶轮和不锈钢导流壳，全新“浮动式”结构叶轮在工作期间对电机无轴向压力。适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式（或高层送水使用）。

三利·QJ型深井潜水电泵结构说明：

1,QJ型深井潜水电泵机组由：水泵，潜水电机（包括电缆），输水管和控制开关四大部分组成。
QJ型深井潜水电泵为单吸多级立式离心泵：潜水电机为密闭充水湿式，立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器，输水管为不同直径的钢管制成，采用法兰联接，高扬程式电泵采用闸阀控制。
2, QJ型深井潜水电泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3, 高扬程潜水泵上部装有止回阀，避免停机水垂造成机组。
4, 潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5, 潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧、组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6, 采用精密止口螺栓，电缆出口加胶垫进行密封。
7, 电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8, 电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

QJ型深井潜水电泵选型非常重要，如果选型不当，将会造成使用寿命的减少及电能的损耗，请广大用户务必仔细阅读潜水泵选型指南。有关潜水电泵安装施工技术问题上海三利给水设备有限公司提供技术支持和义务帮助！

三利·QJ型深井潜水电泵使用条件：

QJ型深井潜水电泵可在下列条件下连续运行使用：
a) . 额定频率为50HZ，额定电压为380±5%V的三相交流电源。
b) . 水泵进水口必须在动水位1米位以下，但潜水不得过静水位以下70米，电机下端距井底水深在1米以上。
c) . 水温一般不得高于20℃。
d) . 水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。
e) . 要求井正值，井壁光滑，不得有井管错开。

三利·QJ型深井潜水电泵产品用途与特点：

QJ型深井潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
QJ型深井潜水电泵特点是：
1、电机、水泵一体、潜入水中运行。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用）。
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、结构简单，节省原材料。
QJ型深井潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三利·QJ型深井潜水电泵工作原理：

开泵前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

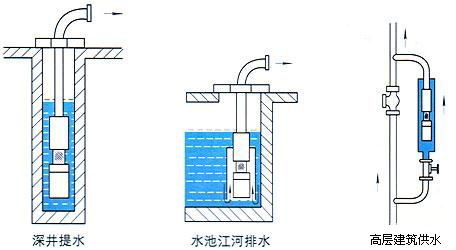

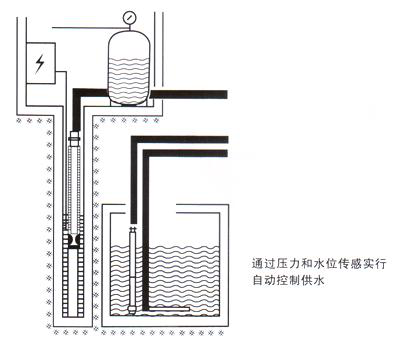

三利·QJ型深井潜水电泵安装使用示意图：

三利·QJ型深井潜水电泵注意事项：

一、应使用在含砂量低于0.01%的清水源，泵房内设预润水箱，容量应满足一次启动预润水量。

二、新装或经过大修的深井泵，应调整泵壳与叶轮的间隙，叶轮在运转中不得与壳体摩擦。

三、在运转前应将清水通入轴与轴承的壳体内进行预润。

四、启动前，检查项目应符合下列要求：

1）底座基础螺栓已紧固；

2）轴向间隙符合要求，调节螺栓的螺母已装好；

3）填料压盖已旋紧并经过润滑；

4）电动机轴承已润滑；

5）用手旋转电动机转子和止退机构均灵活有效。

五、水泵的一、二级叶轮应浸入水位1m以下。运转中应经常观察井中水位的变化情况。

六、运转中，当发现基础周围有较大振动时，应检查水泵的轴承或电动机填料处磨损情况；当磨损过多而漏水时，应更换新件。

七、已吸、排过含有泥砂的深井泵，在停泵前，应用清水冲洗干净。

八、停泵前，应先关闭出水阀，切断电源。冬季停用时，应放净泵中积水。
