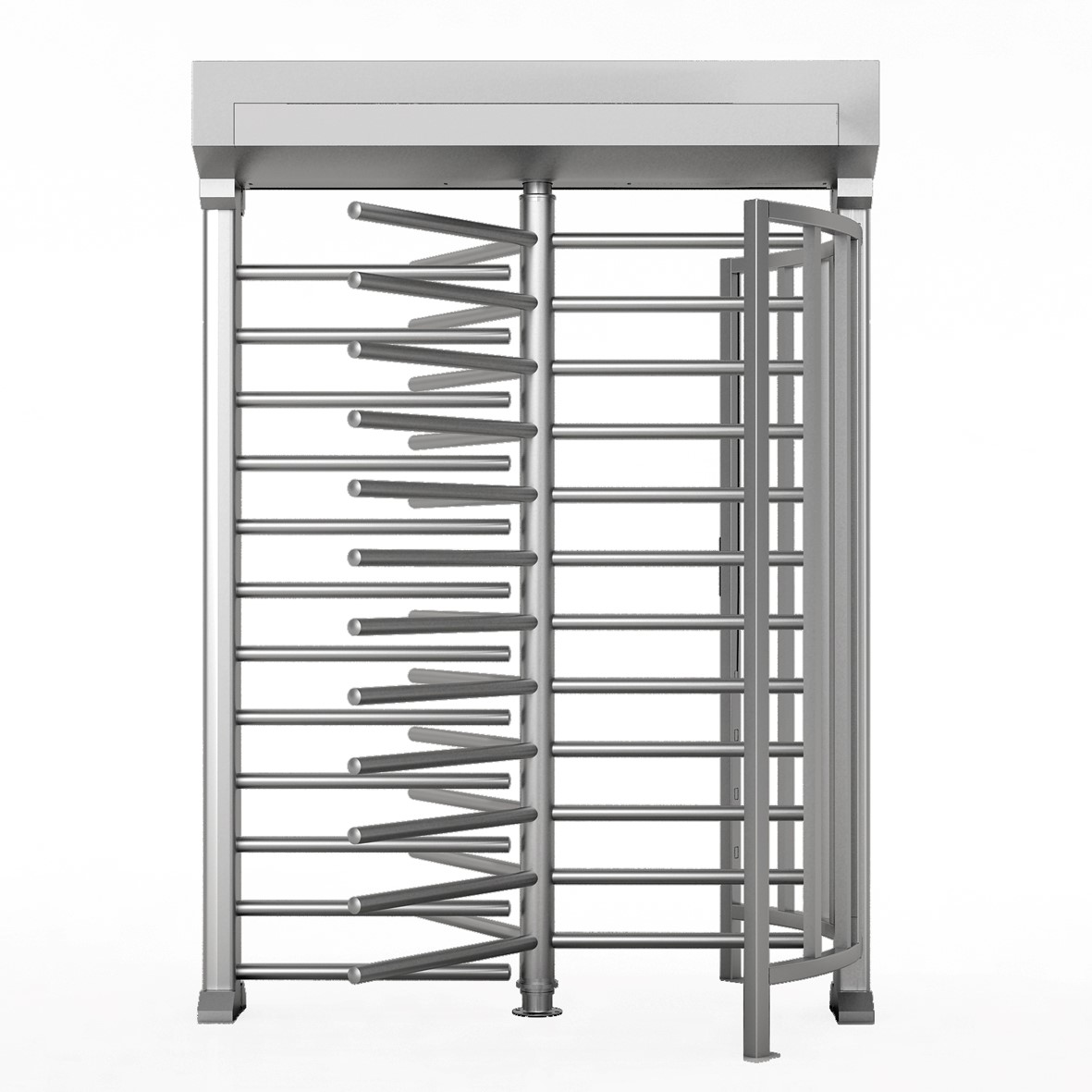

北京西莫罗全高旋转闸 智能旋转闸 半高旋转闸CPW221AF适用于智慧园区、工厂、篮球场、体育馆、住宅小区等多种高安保场合。

　　1、结构参数

　　箱体材质:304不锈钢

　　表面处理:拉丝

　　闸杆材质:304不锈钢

　　2、技术参数

　　正常通行:20 ~ 35人/分钟(视行人通行情况而定)

　　疏散通行:60人/分钟(视行人通行情况而定)

　　工作温度:﹣20℃~60℃

　　3、电气参数

　　工作电源:100-240VAC，50/60Hz

　　额定功率:50W

　　输入/出信号:6路继电器输出/8路干接点信号输入

　　通信接口:RS485 / RS232;TCP/IP接口(可定制)

　　驱动电机:直流无刷电机

　　定位方式:采用编码器定位摆门位置

　　电机控制方式:采用高性能DSP芯片

　　智能自动全高旋转闸产品结构及其工作原理：

　　1 、旋转闸机械部分

　　旋转闸(门)机械部分分为结构架和机芯两部分。结构架作为载体，机芯组成主要有电机、光耦小板(单、双路)、传动轴、电磁铁等;

　　2、 旋转闸控制部分

　　旋转闸(门)控制部分由工业级主控板、变压器、蓄电池、继电器、空气开关等组成。

　　接通电源，旋转门主板 2 秒后系统进入工作状态，左右定位臂自动锁死。

　　用手动按钮给主板开闸信号，主板接收到开闸信号后发出开闸指令，继电器吸合，电磁铁通电拉开左、右定位臂，达到开闸要求，等待行人通过(行人通行时间默认为 10S，过 10S 则取消通行资格)。

　　旋转闸断电后由蓄电池供电主控板发出常开指令，电机带动传动轴，通过双路光藕小板限位，旋转门常开允许行人自由通行，达到消防要求。
