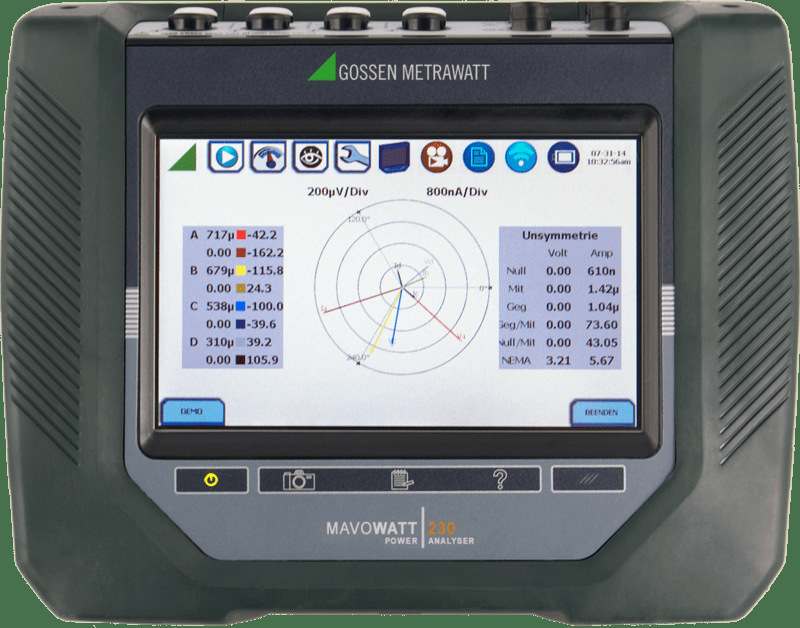

光伏并网电能质量测试仪MAVOWATT l 230

■ 简易的配置流程，自动获取并判断接线类型

■ 快速生成符合*标准的电能质量报告

■ 8个测量通道输入4通道电压输入(1000Vrms AC/DC)

■ 迷你报告-支持屏幕快照、XML等快速报告形式，便于上传及邮件发送
■ 自动配置模板，并支持自动线路检测，可反馈并测试现场正确接线方式
■ 如同平板电脑操作界面-功能图标，任务栏快捷方式， 虚拟仪表显示等，使用轻松便捷。

谐波

由于电子集技术的灵敏度增加，使得从 HVAC系统，个人计算机系统，复印机 到计算机化的过程设备和制造系统，都很容易受谐波的感染，事实上，谐波可 以引起很小，几乎是不容易察觉的性能 变化，然而积累到一定程度会引起严重的长期损害，一个设备可以不知不觉地 产生电流谐波而污染整个电力系统。 MAVOWATT系列产品能捕捉到详细的 谐波，间谐波和次谐波，并有效地解决 由此引起的复杂问题。

闪变

电弧炉，大型感应电机和其他大负荷设 备的启动会引起连续的电压波动，由此产生的电能质量事故被称为闪变。通常 闪变会发生在那些脆弱的，与负荷用电 量有关的，以及短时间内由相当大电流变化的系统中，MAVOWATT系列产品能遵循IEC61000-4-15标准，捕捉闪变 数据，并用可视化的分析报表软件 Dran-View来评估这些数据。

标准监测

MAVOWATT系列产品能符合大多数*的电能质量标准，包括 IEEE1159, IEC61000-4-30 Class A和EN50160。使用过程中，产生一个统计性输出值来很快地证明是否遵守国际供电质量标准。MAVOWATT 系列产品能极快地显示，包括不平衡度，电压波动范围和谐波等过13个关键参数。

*的分析软件Dranview 7可以进行故障诊断分析，同时带有救援包功能，即使现场测试有接线错误，变比设置错误或时钟设置问题也可以轻松修正，无需返回现场重测。

遵循*的国际及并网光伏电站电能质量测试标准











谐波分析仪产品应用

电能质量测试– 高效安全，保障电网清洁

MAVOWATT系列电能质量分析仪用于监控，分析和记录公共电网系统和工业用电中的电能质量参数。

我们在MAVOWATT系列产品的开发过程中，非常重视安全的操作，多种通信接口选项，众多的记录和报告生*能以及更高的采样率和更高的测量分辨率。

MAVOWATT电能质量分析仪已细分为四种不同的性能等级，从高的A级入门款，到拥有强功能的旗舰机型，您可以获得与您的测量任务*匹配的解决方案。

在这些创新产品的帮助下，可以获得有和电能质量相关的测量数据，这对于供电质量意义重大。电网扰动和电能质量事件可以根据不同的测试标准轻松的标记，生成国际和国内标准报告 - 为可持续优化供电质量打下的*基础。

光伏并网电能质量测试仪技术参数

完全满足 IEC 61000-4-30 标准的 “CLASS A” 级产品
光伏并网电能质量测试仪MAVOWATT 230
■ 满足ClassA级的有功能（4U/4I）
■ 负载曲线分析和能量测量
■ 符合 EN 50160的电压质量标准，专属报告功能
■ 高采样：每个周波512个采样值
■ 两个测试频段：16⅔H z和50/60 Hz
■ 事件记录：RMS值和原始波形
■ 前/后触发：*100个周期
■ 快照功能
■ USB 和以太网接口
■ 通过GPS时钟进行时间同步（可选）
