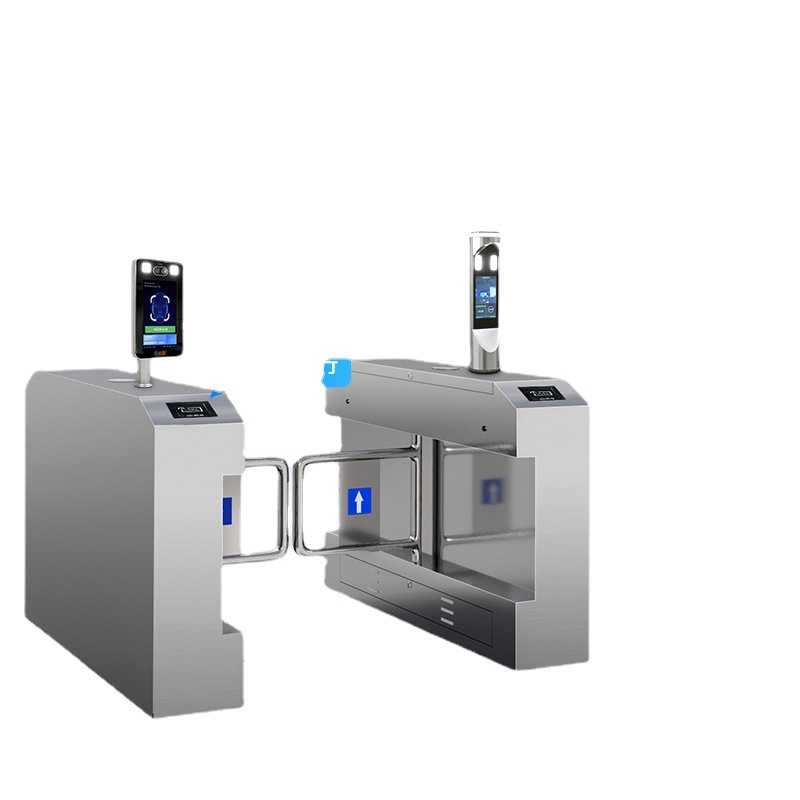

桥式八角摆闸详情介绍：

整个产品外形采用SUS304不锈钢板冲压成型，智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文 明、有序的通行方式，有效管理人员进出。可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会、企事业单位等需要对通道实现智能化管理的场 合。分为：单机芯：用于单通道和多通道；双机芯：用于多通道。

【功能特点】

具有故障自检和报警提示功能，方便用户维护及使用；

通过主控板上的内置小按盘，可编程设备的运行状态；

机械结构防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；

防冲功能，在没有接收到开闸信号时，摆臂自动锁死；

摆臂同步可调（针对双摆情况）；

具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；

可调节常开或常闭，以满足不同场地的要求；

可与多种读卡设备相挂接，接收继电器开关信号工作；

单向、双向摆功能，可单向或双向控制人员进出；

可直接通过管理计算机实现远程控制与管理；

延时自动复位，标准为开启后5秒自动复位；

断电摆臂自动摆开、上电自动闭合，符合消防要求。

声（光）报警功能，含非法闯入报警、(反向闯入关闸)；等；

计数功能（可选配）；

防夹功能(桥式4对红外可选配)；

*的逻辑判断、红外复位功能(4或6对红外)；

语音输出，人性化提示正确通行（可选配）。

【技术参数】

◇机箱材料： 国产标准(304号)不锈钢

◇机箱尺寸：1200长*280宽*980高（mm）

◇摆臂长： ≤900mm

◇重量：毛重65Kg

◇摆臂传动角度：180度

◇摆动方向： 单向或双向

◇工作电压：AC220±10% V/50±10% HZ

◇驱动电机： 直流有刷电机（24V）

◇输入接口： 干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA

◇通信接口：TCP/IP通讯

◇通行速度：40人/分钟（常开），25-30人/分钟（常闭）

◇闸门开、关时间：1-2秒

◇上电后进入通行状态需时间：3秒

◇出现故障后的自动复位时间：10秒

◇工作环境：室内、室外（阴棚）

◇温度：-15℃——60℃ 相对湿度：≤90%，不凝露

【结构与配置】

◇机箱1个

◇摆臂1个

◇控制板1套

◇方向指示板1个

◇变压器1个

◇电机1个

◇逻辑判断板1块

◇红外3-8对（选配）

◇语音模块1套（可选配）

◇记数板1块（可选配）

◇机芯及传动部分1套

【适用范围】

◎车站 码头、旅游景点进出口通道管理

◎会展、游泳馆等验票通道管理

◎企事业单位进出口考勤、门禁、消费管理

◎特殊通道控制

【备注】

（1）摆闸的功能：有摆闸的功能都通用，差异在于外形和尺寸。

（2）定制开发：本司有产品（软/硬件）均可按照用户实际需求进行定制或设定。
