价格：电议
更新时间： 2018-04-03 05:50:05
型号：LA-IPC-12V
厂商：深圳市雷傲科技有限公司
货期：现货
技术参数：
型号
LA-IPC-12/24V
LA-IPC-220V
电源部分
额定工作电压Un
12/24V
220V
持续工作电压Uc
18/30V
270V
额定工作电流IL
5A
标称放电电流In(8/20us)
5KA
放电电流Imax(8/20us)
10KA
保护水平Up
30V/75V
900V
网络部分
网络：8V
300mA
产品规格
120×65×27mm
15V
传输速率Vs
100Mbps
插入损耗
≤0.3dB
响应时间tA
≤10ns
工作温度T
-40~+85℃
保护芯线
1、2、3、6

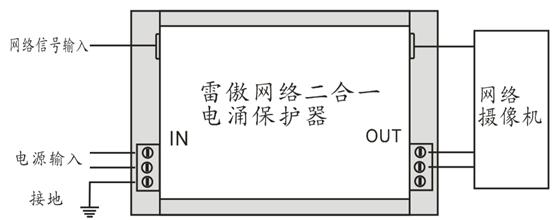

三、接线示意图
四、安装说明及注意事项：
1、电涌保护器串接入被保护设备前，必须关闭电源，严禁带电操作。
2、串联安装在被保护设备的线路之间，接口连接必须可靠，电涌保护器上有输入（IN）、输出（OUT）标记。输出端与被保护设备相连，切勿接反。否则，雷击时会损坏电涌保护器，设备也得不到有效保护（参考安装接线示意图）。
3、接地线（PE）必须与电涌保护系统的地线可靠连接，并且长度要求短，以达到的防护效果。
4、安装接地线时应断开设备，避免因电焊等强电流从地线端引入而损坏设备。
5、将电涌保护器的接地线与设备的金属外壳连接到接地汇集排上。
6、电涌保护器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保被保护设备安全。
7、非人员请勿拆卸。
