派尼珂同轴高清TVI/AHD/CVI二/三/四画面分割器

NK-TVI3104CQ

概述：

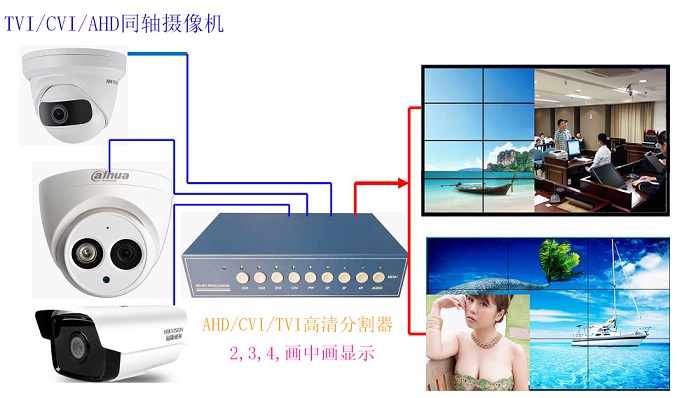

1．派尼珂同轴高清数字二/三/四画面分割器、画中画叠加器，支持2-4路同轴高清摄像机（130W,200W）信号输入，合成一路VGA和1路HDMI输出。支持TVI/CVI/AHD同轴摄像机输入，兼容海康、大华摄像机，音视频同步输入输出。

2.高清摄像机输入分辨率：2-4路模拟同轴高清TVI/CVI/AHD摄像机输入，支持2路200万1080P或者4路130万960P输入；

3.本机不带录像功能

4.支持网络RJ45网络口输出，和支持HDMI,VGA,BNC三路同时输出；

5.合成图像显示模式：单画面全屏、二画面（左右、上下截半、不变形）、画中画（小画面在左右角落位置、大小为1/8大小）、三画面、四画面分割显示。

6.支持断电记忆功能，可将当前显示模式保存下来

7.支持各通道画面进行无缝全实时切换，切换时不会出现闪屏、跳屏、黑屏丢帧等现象。

8.合成输出图像显示模式控制方式：支持面板按键切换、支持USB鼠标进行各种切换操作。

9.支持通道汉字字符叠加、日期、时间显示或关闭

10.支持RS485通讯控制功能，支持温湿度、时间等信息叠加在画面上。

11.产品外观可选小外壳或和1U机架式机箱。

应用领域：TVI/AHD/CVI高清同轴画面分割器、画中画分割器、二画面分割器、三画面分割器主要用于高清工业电视监控：高温锅炉水表、压力表、炉膛火焰监控、仪器仪表监控、钢铁冶炼、煤炭开采、电厂、地铁、实验室、公检法审讯系统、精密五金加工、电子芯片、接插件生产线制造业上图像比对、医学、美容、多媒体视频会议等方面。

主要技术参数：

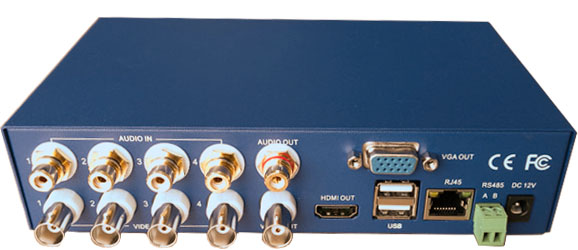

1、支持4路TVI/AHD/CVI摄像机信号输入（200W/130W 1080P/960P/720P）。兼容海康、大华等任何品牌同轴高清摄像机

2、支持4路音频信号（单声道）输入，1路RCA音频输出；HDMI和网络口同步输出音频。
3、支持1路VGA和HDMI同时输出，输出接口分辨率可调，达1920×1080；1路BNC模拟信号输出D1（720×576)。

4、输出显示模式可选，支持按键面板切换；支持用USB鼠标切换；断电记忆保存当前模式功能。

5、输出模式有：四画面\三画面\二画面\画中画\单画面全屏。

6、单画面全屏切换，可实现快速实时切换；音频切换可选固定通道或跟随同步切换。7、鼠标左键双击对应画面即实现该画面全屏放大显示，再次双击回到原来显示模式。8、工作电源：DC12V 1A,低功耗。
9、支持RS485通讯控制，对接温湿度时间显示屏。

10、尺寸：桌面式188mm(L)×110mm(W)×45mm(H)；机架式440mm(L)×180mm(W)×45mm(H)
11、重量：桌面式1.1Kg；机架式2.6Kg。

图像显示模式：
